采用扁平线，贴片类型
闭合磁路封装，低辐射
大电流，低电阻
工作温度：-40℃~+125℃
卷带包装：–40°C 至 +80°C
耐焊接热 最多三个 40 秒回流 +260°C，部件在循环之间冷却至室温
湿气敏感度等级 (MSL) 1（在 <30°C 时的无限车间寿命/ 85% 相对湿度)
点击查看
高效DC/DC转换器
单相、多相降压转换器
音频滤波应用
大电流升压应用优化
Part number 料号 | Inductance 电感量 μH±10% | DCR 直流电阻 mΩ | SRF 自谐频率 MHz | Isat 直流饱和电流 A | Irms 温升电流 A | 长度 mm | 宽度 mm | 高度 mm |
| PR2712-102KL | 1.0 | 0.46 | 55 | 101.5 | 52.0 | 27.8 | 25.8 | 11.9 |
| PR2712-152KL | 1.5 | 0.46 | 38 | 67.0 | 52.5 | 27.8 | 25.8 | 11.9 |
| PR2714-222KL | 2.2 | 0.68 | 32 | 68.0 | 46.5 | 27.8 | 25.8 | 13.5 |
| PR2715-332KL | 3.3 | 0.88 | 28 | 60.3 | 42.5 | 27.8 | 25.8 | 14.9 |
| PR2715-472KL | 4.7 | 1.39 | 22 | 53.5 | 37.0 | 27.8 | 25.8 | 14.6 |
| PR2716-682KL | 6.8 | 1.66 | 19 | 44.0 | 34.5 | 27.8 | 25.8 | 15.8 |
| PR2717-103KL | 10 | 1.92 | 15 | 34.8 | 33.0 | 27.8 | 25.8 | 16.9 |
| PR2717-153KL | 15 | 1.92 | 13 | 22.9 | 33.0 | 27.8 | 25.8 | 16.9 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||

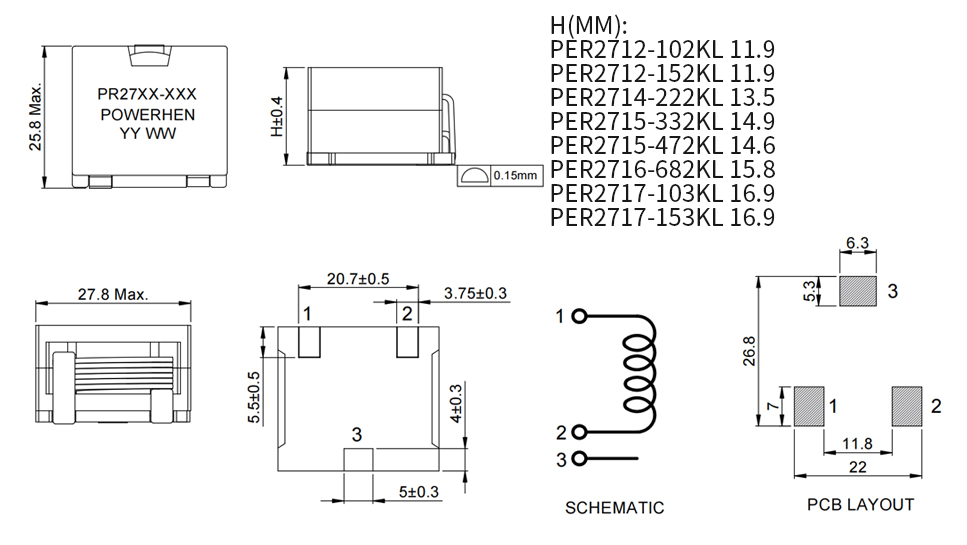

结构尺寸/Dimensions | |
 | |

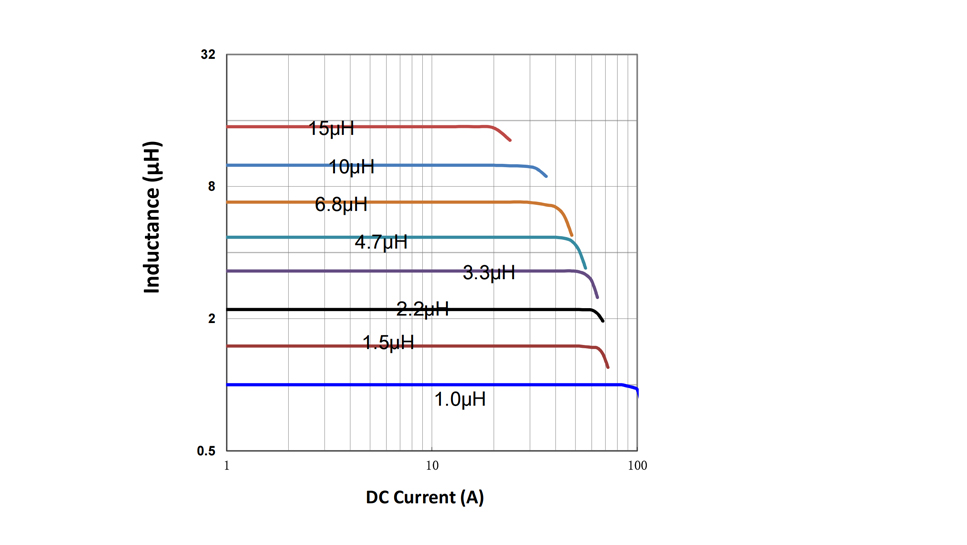

| 电气特性曲线/Electrical Characteristic Curv | |
 |
